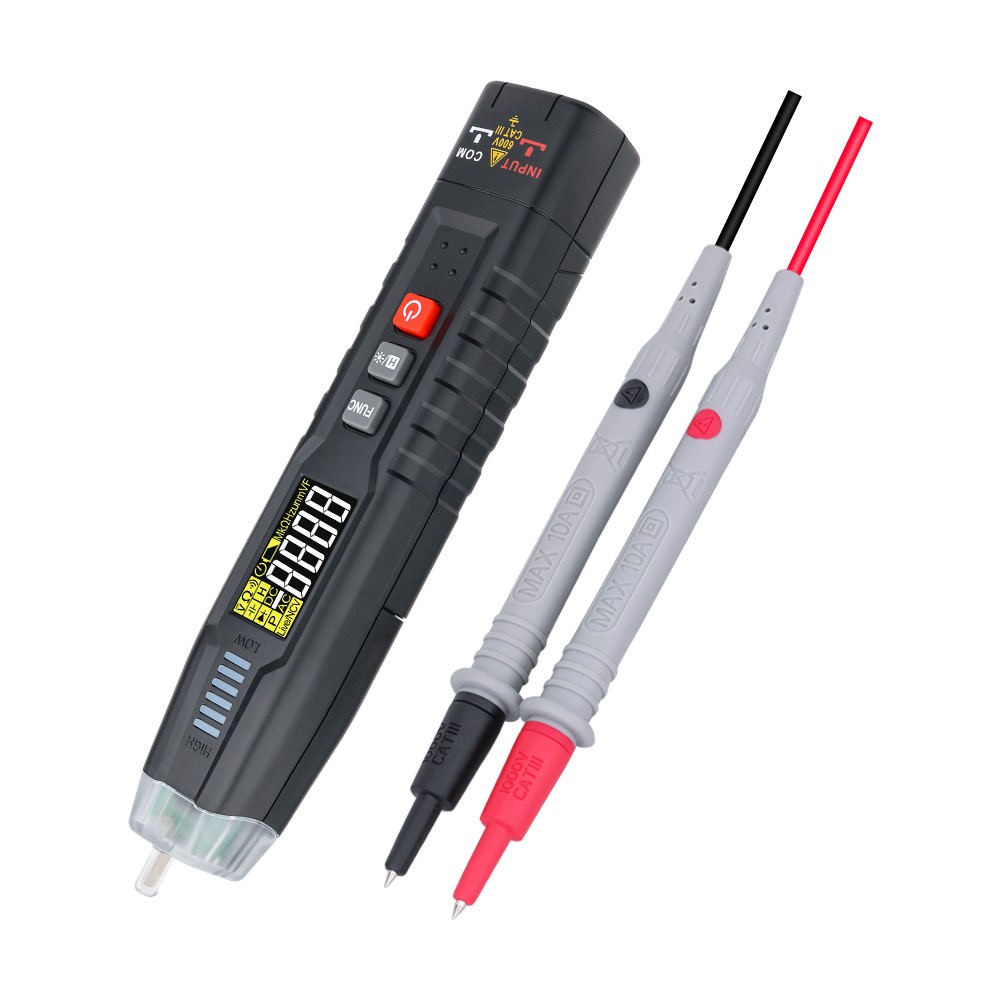

نحوه استفاده از مولتی متر برای تشخیص خوب یا بد بودن شارژر
روش اول: از محدوده مقاومت یا محدوده دیود مولتی متر استفاده کنید تا بررسی کنید که آیا خط ورودی برق مدار باز است یا خیر.
همچنین می توانید شارژر را وصل کنید و از تنظیم ولتاژ DC برای اندازه گیری اینکه آیا ولتاژ DC نزدیک به 300 ولت در خازن فیلتر ولتاژ بالا (EJ) وجود دارد یا خیر استفاده کنید. اگر هنوز ولتاژ DC وجود ندارد، از تنظیم AC برای تست وجود ولتاژ AC در خط ورودی برق (BG) استفاده کنید. ورودی 220 ولت از این برای رد کردن اینکه آیا خطا ناشی از سیم شکسته است یا خیر استفاده کنید.
مراحل بازرسی به شرح زیر است:
1. از تنظیم مقاومت یا دیود یک مولتی متر برای اندازه گیری BC، BD، GH و GI به ترتیب استفاده کنید و نتیجه باید یک مسیر باشد. اگر یکی کار نمی کند، آن قسمت معیوب است. به عنوان مثال، اگر اندازه گیری نشان می دهد که GH روشن است اما GI خاموش است، به این معنی است که فیلتر حالت مشترک باز است (احتمالاً به دلیل لحیم کاری پین ها).
2. سپس از تستر دیود مولتی متر برای اندازه گیری افت ولتاژ رو به جلو چهار دیود استفاده کنید و D→E,I→E,J→I,J→D را به ترتیب (به قطبیت توجه کنید) اندازه بگیرید تا ببینید اگر مقدار نرمال باشد اگر نه، نرمال، دیود باید آسیب دیده باشد.
پس از انجام مراحل بالا برای عیب یابی، اساساً می توانید مشکل را پیدا کنید. هنگامی که این قطعات تحت ارتعاش قرار می گیرند، قطعات شل می شوند و در نتیجه لحیم کاری و تماس ضعیفی ایجاد می شود. پس از لحیم کاری، اگر دقت نکنید، نمی توانید آن را ببینید و برخی از آنها اصلا قابل مشاهده نیستند، بنابراین توصیه می شود این قطعات را دوباره لحیم کنید. برای ترانسفورماتور می توان آن را برداشت و بازرسی کرد.
روش دوم: روش تست روشن
برای اندازه گیری ولتاژ، مولتی متر را روی محدوده ولتاژ تنظیم کنید. اگر ولتاژ وجود ندارد، منبع تغذیه را بردارید و از یک مانع الکتریکی برای آزمایش اولیه استفاده کنید. اگر مقاومت ده ها اهم باشد یعنی دست نخورده است وگرنه آسیب دیده است.
روش تست: یک سیم تست مولتی متر را به هسته وصل کنید و سیم تست دیگر را به هسته بیرونی وصل کنید. ولتاژ خوانده شده روی بلوک ولتاژ مولتی متر را با مقدار اسمی مقایسه کنید. اگر حدود 7 ولت باشد، خوب است.
