نحوه استفاده از مولتی متر برای تبدیل سیگنال مقاومت حرارتی به دمای خشن

نحوه استفاده از مولتی متر برای تبدیل سیگنال مقاومت حرارتی به دمای خشن

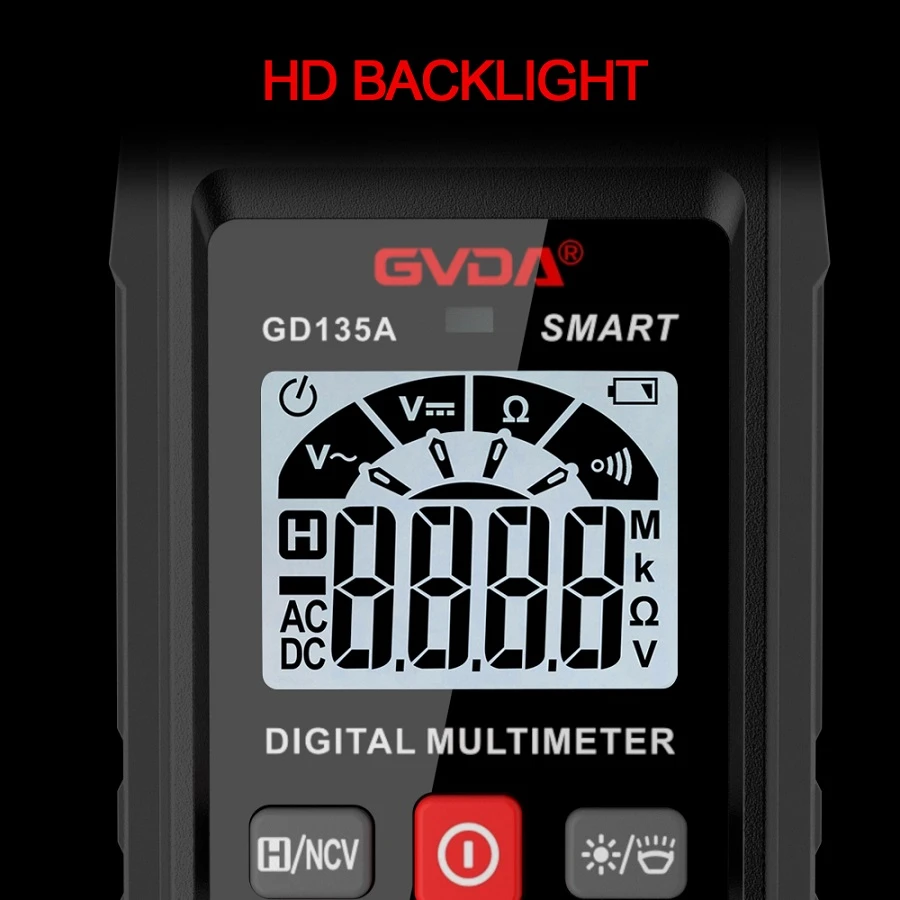

مولتی مترهای اشاره گر رایج و مولتی مترهای دیجیتالی می توانند تقریباً محدوده دمایی تقریبی مقاومت حرارتی را تخمین بزنند.

مقاومت های حرارتی رایج شامل (مقاومت پلاتین P) Pt100، Pt1000 و (مقاومت مس C) Cu50، Cu100 هستند.

محدوده اندازه گیری مقاومت حرارتی Pt100 -200~850 درجه، حداقل محدوده 50 درجه، خطای مطلق 0.2 ± درجه و خطای پایه ± 0.1٪ است. . محدوده اندازه گیری مقاومت پلاتین مدل Pt1000 فقط -200~250 درجه است و سایر پارامترها دقیقاً مشابه Pt100 هستند.

محدوده اندازه گیری Cu50 و Cu100 -50~150 درجه، حداقل محدوده 50 درجه، خطای مطلق ±0.4 درجه و خطای اساسی ±0.1 است. ٪.

بیایید در مورد مقاومت حرارتی PT100 صحبت کنیم.
Pt100 فقط یک جزء جمع آوری و شناسایی است. هنگام کار باید به یک منبع تغذیه کمکی 5V~24ⅤDC مجهز باشد. از اصل پل وتستون برای ارسال سیگنال‌های الکتریکی که با قوانین خطی تغییر می‌کنند به یک بلوک آپمپ مجتمع یا یک فرستنده جداسازی استفاده می‌کند. ، به یک تراشه واحد برای پردازش برای منعکس کننده واقعی مقدار دمای جسم اندازه گیری شده. ترموستات دستورالعمل های مربوطه را برای کنترل دمای جسم کنترل شده صادر می کند.

مقاومت های حرارتی PT100 که معمولاً مورد استفاده قرار می گیرند به سیستم های دو سیمه، سه سیمه و چهار سیمه تقسیم می شوند. با قضاوت از جدول فارغ التحصیلی آن، محدوده اندازه گیری آن بزرگ است، از منفی -200 درجه تا +600 درجه.

به اصطلاح PT100 در واقع به این معنی است که مقدار مقاومت آن در 0 درجه استاندارد 100Ω (اهم) است. و هنگامی که دما به زیر صفر می رسد، مقدار مقاومت آن به تدریج کاهش می یابد. مقدار مقاومت در -200 درجه تقریباً 18.5Ω است. هنگامی که دما از 0 درجه افزایش می یابد، مقاومت آن افزایش می یابد. به عنوان مثال، هنگامی که دما 50 درجه افزایش می یابد، مقدار مقاومت آن تقریباً 119Ω (اهم) است. مقدار مقاومت آن تقریباً 138Ω (اهم) در 100 درجه است. مقدار مقاومت آن در حدود 176Ω (اهم) در 200 درجه و مقدار مقاومت آن در حدود 313 Ω (اهم) در 600 درجه است.

همانطور که در بالا ذکر شد، مقاومت حرارتی Cu50 را می توان استخراج کرد. 50Ω آن به مقدار مقاومت آن در 0 درجه اشاره دارد. وقتی در -50 درجه باشد، مقدار مقاومت آن از 50Ω به 39.2Ω کاهش می‌یابد. هنگامی که از 0 درجه به 50 درجه می رسد، مقدار مقاومت آن به 60.7Ω افزایش می یابد و به همین ترتیب، زمانی که به 150 درجه می رسد، مقدار مقاومت آن به 82.13Ω افزایش می یابد.

از مطالب فوق می توان دریافت که هر دو مقاومت حرارتی PT100 و مقاومت حرارتی Cu50 دارای محدوده دینامیکی بزرگ و قوانین مقاومت در حال تغییر خطی هستند. آنها با بسیاری از انواع کنترل کننده های دما جفت می شوند تا به دستیابی و کنترل دما دست یابند و تأثیر خوبی دارند. بنابراین، به طور گسترده ای در تجهیزات دمایی با دقت بالا مانند درمان پزشکی، ساخت موتور، ذخیره سازی سرد، کنترل صنعتی، محاسبه دما، محاسبه مقاومت پل و غیره با طیف گسترده ای از کاربردها استفاده می شود.
