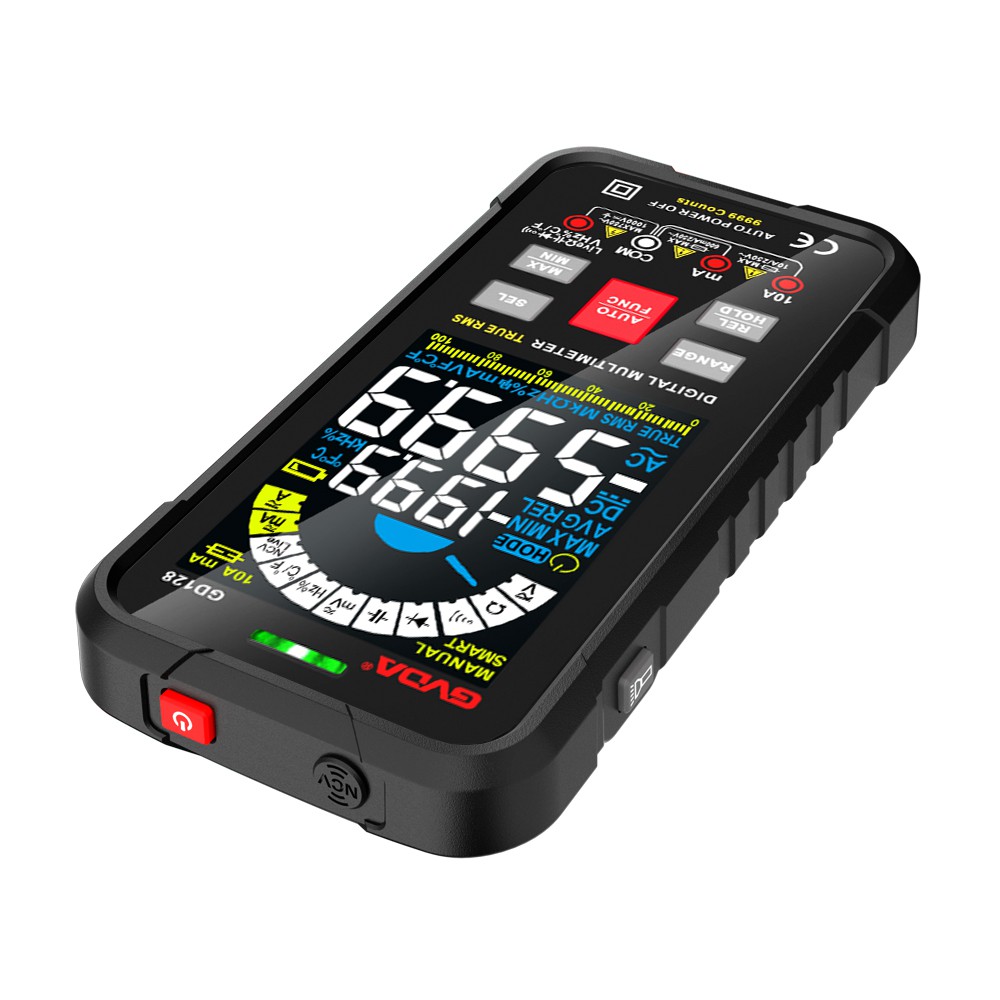

نحوه استفاده از مولتی متر دیجیتال برای اندازه گیری کیفیت خازن های تهویه هوا
خازن ها یکی از متداول ترین اجزای الکترونیکی هستند. نماد ظاهر و مدار خازن در شکل نشان داده شده است. نماد متن متداول برای خازن ها "C" است. خازن ها عمدتاً از الکترودهای فلزی ، لایه های دی الکتریک و سرب الکترود تشکیل شده اند و این دو الکترود از یکدیگر عایق بندی می شوند. بنابراین ، عملکرد اساسی "ارتباط مستقیم جریان" دارد.
مستقیماً با حالت خازن تشخیص دهید
برخی از مولتی متری های دیجیتال عملکرد ظرفیت اندازه گیری را دارند و دامنه آنها به پنج سطح تقسیم می شود: 2000p ، 20N ، 200N ، 2 میکرون و 20 میکرون. هنگام اندازه گیری ، دو پین خازن تخلیه شده را می توان مستقیماً در سوکت CX در صفحه کنتور وارد کرد و داده های نمایشگر را می توان پس از انتخاب دامنه مناسب خواند. دامنه 2000p ، مناسب برای اندازه گیری خازن کمتر از 2000pf. دامنه 20n ، مناسب برای اندازه گیری ظرفیت بین 2000pf و 20NF. دامنه 200n ، مناسب برای اندازه گیری ظرفیت بین 20NF و 200NF. سطح 2 میکرون ، مناسب برای اندازه گیری ظرفیت بین 200NF و 2 میکروگرم F است. 20 میکرون F برای اندازه گیری ظرفیت بین 2 میکروگرم و 20 میکروگرم F مناسب است.
تجربه نشان داده است که برخی از مدل های مولتی متر دیجیتال (مانند DT890B+) هنگام اندازه گیری خازن های ظرفیت کوچک زیر 50pf ، خطاهای قابل توجهی دارند و اندازه گیری خازن های زیر 20pf تقریباً هیچ مقدار مرجع ندارد. در این مرحله ، از روش سری می توان برای اندازه گیری مقادیر ظرفیت کوچک استفاده کرد. روش این است که ابتدا یک خازن با خازن در حدود 220pf پیدا کنید ، ظرفیت واقعی آن C1 را با یک مولتی متر دیجیتال اندازه گیری کنید ، و سپس خازن کوچک را با آن ترکیب کنید تا با آن آزمایش شود تا ظرفیت کل آن C2 اندازه گیری شود. تفاوت بین این دو (C {7}} C2) ظرفیت خازن کوچک است که باید آزمایش شود. این روش برای اندازه گیری ظرفیت کوچک {9}} pf بسیار دقیق است.
با حالت مقاومت تشخیص دهید
عمل ثابت کرده است که فرآیند شارژ خازن نیز می تواند با استفاده از یک مولتی متر دیجیتال مشاهده شود ، که در واقع نشان دهنده تغییرات در ولتاژ شارژ در مقادیر دیجیتال گسسته است. اگر میزان اندازه گیری یک مولتی متر دیجیتال N برابر در ثانیه باشد ، در طی فرایند مشاهده شارژ یک خازن ، خواندن مستقل و پی در پی در حال افزایش می تواند در هر ثانیه مشاهده شود. بر اساس ویژگی نمایشگر یک مولتی متر دیجیتال ، می توان کیفیت خازن ها را تشخیص داده و اندازه خازن آنها را تخمین زد. در زیر روشی برای استفاده از مولتی متر دیجیتال برای تشخیص خازن ها در محدوده مقاومت است که از نظر سازهایی که دامنه خازن را تنظیم نکرده اند از ارزش عملی است.
