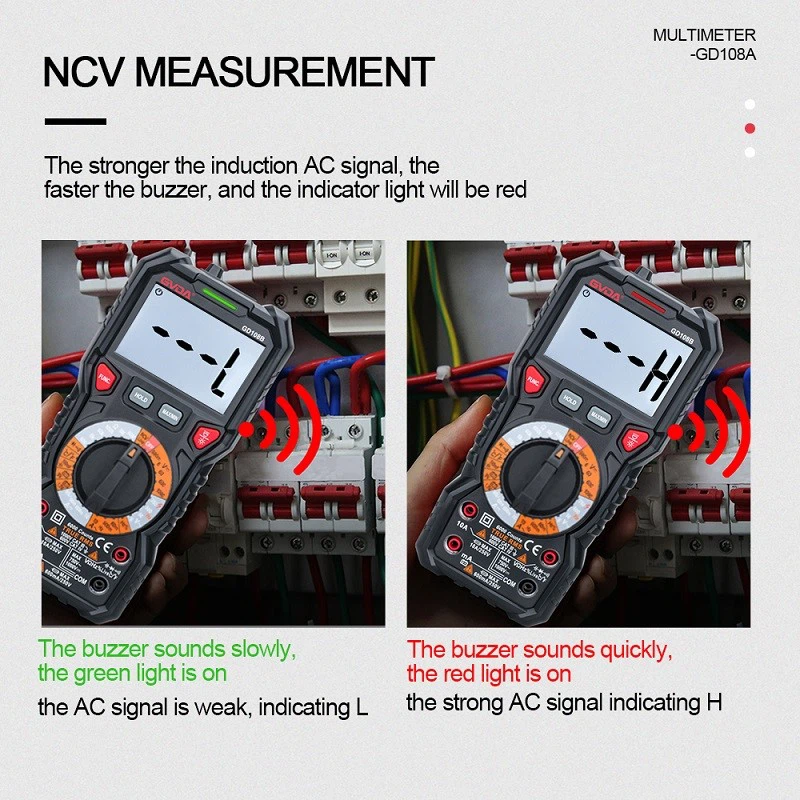

نحوه استفاده از مولتی متر دیجیتال برای بررسی نقطه خطای خط

نحوه استفاده از مولتی متر دیجیتال برای بررسی نقطه خطای خط

1. بازرسی بصری.
می توانید باتری، مقاومت ها، ترانزیستورها و بلوک های یکپارچه را لمس کنید تا ببینید آیا افزایش دما خیلی زیاد است یا خیر. اگر باتری تازه نصب شده گرم شود، مدار ممکن است اتصال کوتاه داشته باشد. علاوه بر این مدار باید از نظر قطع، لحیم کاری، آسیب مکانیکی و غیره نیز رعایت شود.

2. تجزیه و تحلیل شکل موج.
از یک اسیلوسکوپ الکترونیکی برای مشاهده شکل موج ولتاژ، دامنه، دوره (فرکانس) و غیره هر نقطه کلیدی مدار استفاده کنید.

به عنوان مثال، اگر نوسانگر ساعت در حال نوسان است، اگر خروجی از نوسانگر وجود نداشته باشد، به این معنی است که اینورتر داخلی آسیب دیده است یا ممکن است قطعات خارجی باز باشند.

3. اندازه گیری پارامترهای جزء.
برای اجزای در محدوده خطا، اندازه گیری های آنلاین یا آفلاین را انجام دهید و مقادیر پارامترها را تجزیه و تحلیل کنید. هنگام اندازه گیری مقاومت به صورت آنلاین، تأثیر اجزای متصل به موازات آن باید در نظر گرفته شود.

4. عیب یابی پنهان.
عیب های پنهان به عیب هایی اطلاق می شود که هر از گاهی ظاهر و ناپدید می شوند و ساز خوب و بد است. این نوع خرابی پیچیده‌تر است و دلایل رایج آن عبارتند از: جوش ضعیف اتصالات لحیم کاری، شلی، شلی اتصالات، تماس ضعیف سوئیچ‌های انتقال، عملکرد ناپایدار قطعات و شکستگی مداوم لیدها. علاوه بر این، برخی از عوامل خارجی را نیز شامل می شود. به عنوان مثال، دمای محیط خیلی زیاد است، رطوبت خیلی زیاد است، یا سیگنال های تداخل قوی متناوب در این نزدیکی وجود دارد.

5. تشخیص ولتاژ کار در تمام سطوح.
ولتاژ کاری هر نقطه را تشخیص داده و با مقدار نرمال مقایسه کنید. ابتدا از صحت ولتاژ مرجع اطمینان حاصل کنید. برای اندازه گیری و مقایسه بهتر است از یک مولتی متر دیجیتال از همان مدل یا مشابه استفاده کنید.

چه ولتاژ اندازه گیری شده ولتاژ DC یا AC باشد، اگر ولتاژ AC باشد، خازن فیلتر در مدار تبدیل ac/dc ممکن است خراب شود. اگر ولتاژ DC باشد، ممکن است در مدار ولتاژ مرجع مشکلی وجود داشته باشد. توصیه می‌شود در صورت داشتن شرایط: کتاب تکنیک‌های اندازه‌گیری عملی و عیب‌یابی مولتی‌متر دیجیتال، یک نسخه از آن را به صورت آنلاین خریداری کنید. بیا و ببین.

در بیشتر موارد، آسیب مولتی متر دیجیتال به دلیل موقعیت اندازه گیری اشتباه ایجاد می شود. به عنوان مثال، هنگام اندازه گیری شبکه AC، موقعیت اندازه گیری برای قرار گرفتن در مانع الکتریکی انتخاب می شود. در این حالت، هنگامی که خودکار آزمایشی به شبکه برق برخورد کند، فوراً به اجزای داخلی مولتی متر آسیب می رساند. خسارت. بنابراین، قبل از استفاده از مولتی متر برای اندازه گیری، مطمئن شوید که آیا چرخ دنده اندازه گیری درست است یا خیر. هنگام اندازه گیری جریان، اگر مقدار جریان واقعی از محدوده فراتر رود، معمولاً فقط فیوز موجود در مولتی متر منفجر می شود و هیچ آسیب دیگری ایجاد نمی شود. بنابراین هنگام اندازه گیری پارامترهای ولتاژ، اگر محدوده تقریبی ولتاژ اندازه گیری شده را نمی دانید، ابتدا باید دنده اندازه گیری را روی بالاترین دنده تنظیم کنید و پس از اندازه گیری مقدار آن، دنده را تعویض کنید تا مقادیر دقیق تری به دست آورید. اگر مقدار ولتاژ اندازه گیری بسیار فراتر از حداکثر محدوده ای است که مولتی متر می تواند اندازه گیری کند، باید به یک پروب اندازه گیری با مقاومت بالا مجهز شود. مانند تشخیص ولتاژ بالای آند دوم و تمرکز بر ولتاژ بالای تلویزیون رنگی سیاه و سفید.
