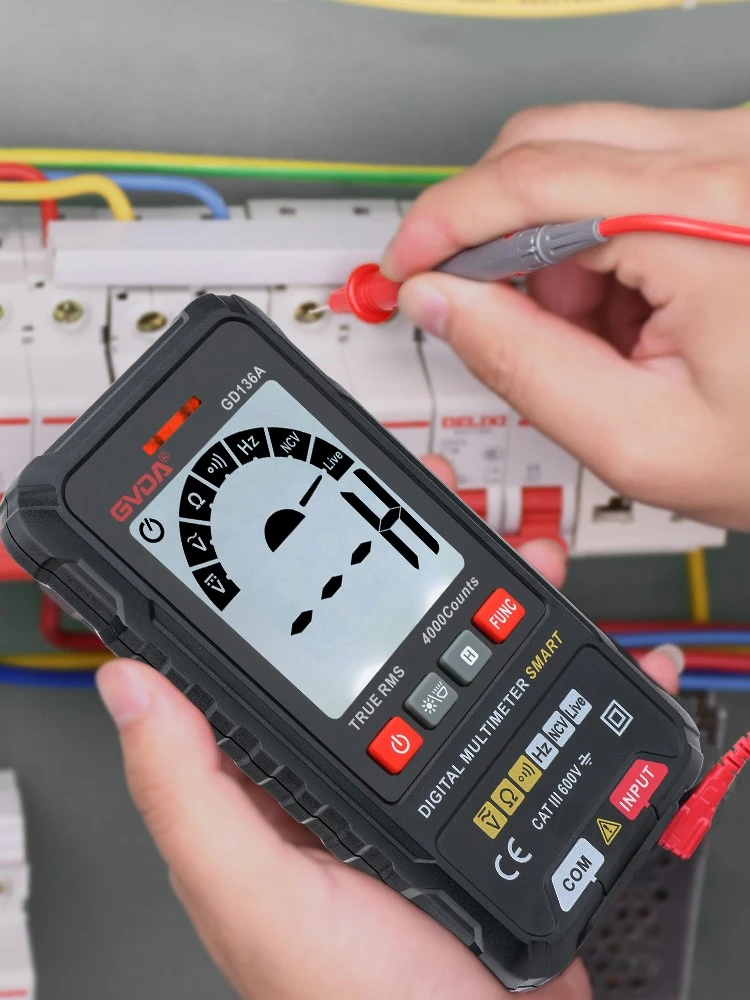

نحوه اندازه گیری سنسور 4 ~ 20 میلی آمپر با مولتی متر
دو روش اندازه گیری وجود دارد:
1. تست محدوده فعلی مولتی متر را بگذرانید و مراحل به شرح زیر است:
پروب قرمز رنگ مولتی متر به سوراخ mA و پروب سیاه به COM متصل می شود.
مولتی متر را روی DC mA تنظیم کنید.
پروب قرمز مولتی متر به قطب مثبت خروجی سنسور 4-20mA و پروب مشکی به قطب منفی خروجی سنسور 4-20mA متصل است.
نشانگر را از ناحیه نمایشگر مولتی متر بخوانید و نشانگر خواندن مقدار فعلی است.
2. از طریق اندازه گیری ولتاژ 10{2}}مولتی متر، برای مولتی متر بدون تابع آزمایش جریان، مقدار جریان را می توان با ولتاژ اندازه گیری کرد، به شرح زیر:
در خروجی حسگر 4-20 میلی آمپر، یک مقاومت نمونه گیری حدود 100 اهم متصل است.
پروب قرمز رنگ مولتی متر به سوراخ mA و پروب سیاه به COM متصل می شود.
دنده مولتی متر را روی دنده DC V تنظیم کنید.
پروب قرمز مولتی متر به قطب مثبت خروجی سنسور 4-20mA و پروب مشکی به قطب منفی خروجی سنسور 4-20mA متصل است.
نشانگر را از ناحیه نمایشگر مولتی متر بخوانید. نشانگر خواندن مقدار ولتاژ است. نشانگر خواندن را بر مقدار مقاومت (مثلاً 100 اهم) تقسیم کنید تا مقدار فعلی را بدست آورید.
از عملکرد جریان مستقیم مولتی متر، دنده 20 میلی آمپر استفاده کنید (اگر نه، دنده 100 میلی آمپر را انتخاب کنید)، و مستقیماً خروجی سنسور را آزمایش کنید. اگر یک مولتی متر دیجیتال رومیزی است، می توانید از هر عملکرد سنسوری نیز استفاده کنید تا به ابزار اجازه دهید مستقیماً کمیت فیزیکی حس شده توسط سنسور شما را آزمایش کند: قلم قرمز به سیم سبز و قلم سیاه به سیم زرد متصل است.
