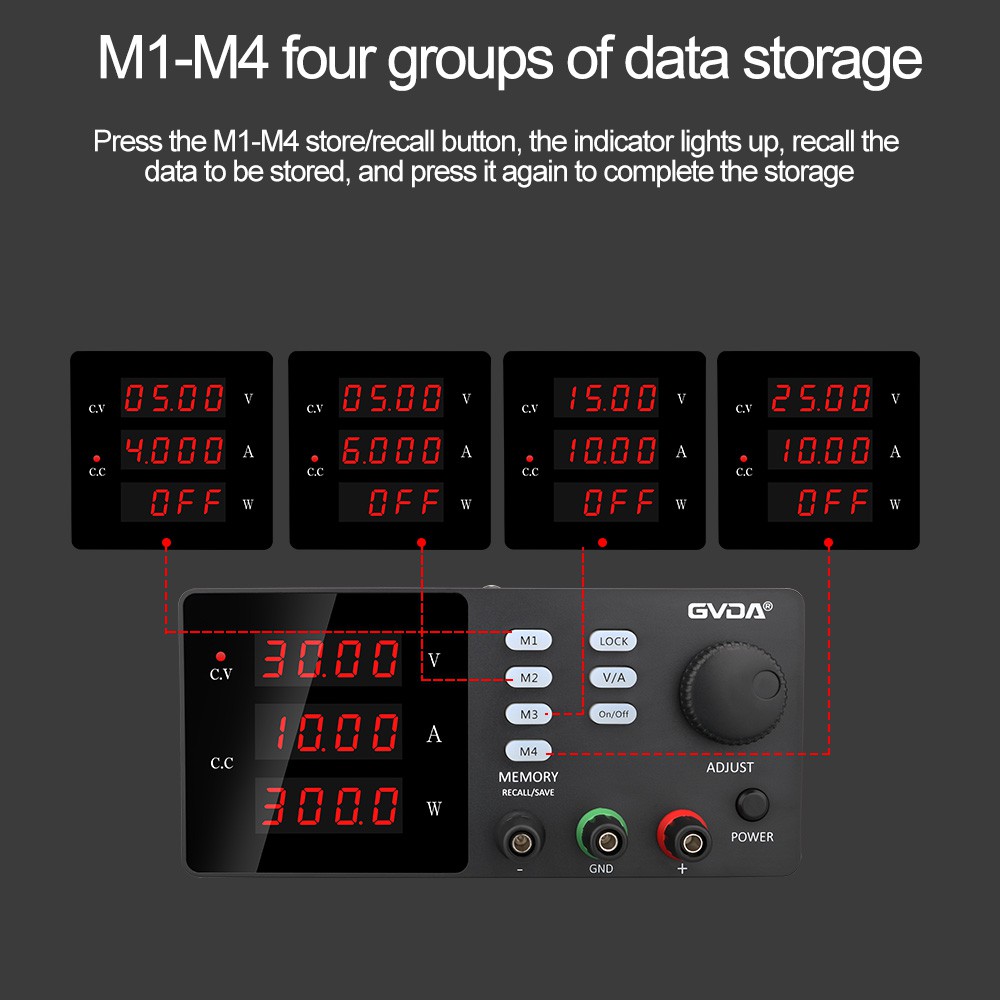

نحوه تشخیص منبع تغذیه خطی و منبع تغذیه سوئیچینگ
1. اصل کار: منبع تغذیه خطی از ترانسفورماتور سیم پیچ برای کاهش ولتاژ و تثبیت خروجی استفاده می کند. اصل کار آن نسبتا ساده است، اما کارایی آن نسبتا کم است. از طرف دیگر منابع تغذیه سوئیچینگ برای تبدیل و تنظیم ولتاژ در فرکانس های بالا از دستگاه های سوئیچینگ مانند ماسفت استفاده می کنند و ولتاژ خروجی را از طریق اقدامات سوئیچینگ تنظیم می کنند که بازده بالایی دارد.
2. راندمان: راندمان منابع تغذیه سوئیچینگ معمولاً بالا است، که می تواند بازده تبدیل انرژی بالا، معمولاً بالای 80 درصد را به دست آورد. راندمان منابع توان خطی نسبتاً پایین است و معمولاً بین 50 تا 60 درصد است.
3. اندازه و وزن: منابع تغذیه خطی معمولاً حجیم و نسبتاً بزرگ هستند زیرا از ترانسفورماتورهای سیم پیچ برای کاهش ولتاژ استفاده می کنند. منابع تغذیه سوئیچینگ به دلیل استفاده از سوئیچینگ فرکانس بالا برای رسیدن به تبدیل ولتاژ فشرده تر و نسبتاً کوچک هستند.
4. هزینه: به طور کلی، هزینه ساخت منابع تغذیه سوئیچینگ نسبتاً پایین است زیرا از مواد و مقادیر کمتری استفاده می کنند. هزینه ساخت منابع برق خطی به دلیل نیاز به استفاده از ترانسفورماتورهای کویل بیشتر و هیت سینک های بزرگتر و سایر قطعات نسبتاً بالا است.
5. پایداری: منابع تغذیه خطی معمولاً صدای کم و پایداری خوبی دارند و منبع تغذیه خروجی تمیزتری را ارائه می دهند. منبع تغذیه سوئیچینگ ممکن است برخی تداخل الکترومغناطیسی و نویز به دلیل سوئیچینگ فرکانس بالا ایجاد کند.
انتخاب نوع منبع تغذیه مناسب بر اساس سناریوها و الزامات کاربردی خاص بسیار مهم است. منابع تغذیه خطی برای کاربردهایی با نیازهای بالا برای کیفیت توان و نیازهای کم برای نویز و تداخل مناسب هستند، در حالی که منابع تغذیه سوئیچینگ برای کاربردهایی با نیازهای بالا از نظر چگالی توان، کارایی و هزینه مناسب هستند.
چرا منبع تغذیه خطی خطی نامیده می شود
منابع برق خطی را «خطی» می نامند زیرا رابطه بین ولتاژ خروجی و ولتاژ ورودی آنها خطی است.
در منبع تغذیه خطی، ولتاژ ورودی توسط یک ترانسفورماتور کاهش می یابد (یا تقویت می شود) و ولتاژ خروجی از طریق یک تنظیم کننده خطی تثبیت می شود. یک رگولاتور خطی ولتاژ خروجی را با تنظیم حالت های روشن و خاموش دستگاه هایی مانند لوله ها یا ترانزیستورها برای حفظ پایداری تنظیم می کند.
اصل کار یک منبع تغذیه خطی نسبتا ساده است و رابطه ولتاژ بین ورودی و خروجی خطی است، به این معنی که تغییرات ولتاژ ورودی مستقیماً در ولتاژ خروجی منعکس می شود. هنگامی که ولتاژ ورودی تغییر می کند، منبع تغذیه خطی به صورت خطی ولتاژ خروجی را از طریق یک تنظیم کننده ولتاژ تنظیم می کند تا ولتاژ خروجی ثابت را حفظ کند.
با توجه به اینکه فرآیند تنظیم منابع برق خطی مبتنی بر روابط خطی است، از آنها به عنوان منابع برق "خطی" یاد می شود. از طرف دیگر، منابع تغذیه سوئیچینگ ولتاژ خروجی را از طریق عمل سوئیچینگ دستگاه های سوئیچینگ تنظیم می کنند و اصل کار آنها خطی نیست.
اگرچه منابع تغذیه خطی دارای ویژگی های خروجی ورودی خطی هستند، اما راندمان آنها نسبتاً پایین است زیرا دستگاه های تنظیم کننده ولتاژ مقدار مشخصی توان را مصرف می کنند. این نیز یکی از دلایل رایج بودن منابع تغذیه سوئیچینگ در کاربردهای با راندمان بالا است.
