نحوه رفع اشکال شارژر منبع تغذیه تثبیت شده DC.
مراحل اشکال زدایی
1. بازرسی بصری کل دستگاه
پس از نصب مدار، به دقت بررسی کنید که آیا قطعات به اشتباه نصب شده اند یا از بین رفته اند، بررسی کنید که آیا اتصالات لحیم دارای جوش کاذب، جوش مجازی، جوش لبه، جوش مداوم و غیره هستند و بررسی کنید که آیا قطبیت دیود یکسو کننده و خازن الکترولیتی وجود دارد یا خیر. معکوس شده است. ، اینکه آیا سیم برق آسیب دیده است، آیا کانکتور سرب اتصال کوتاه دارد و ... اگر مشکلی وجود داشت به موقع عیب یابی کنید. تست مقاومت را می توان پس از یک بار بررسی و تایید درستی آن انجام داد.
2. مقاومت استاتیکی را اندازه گیری کنید
بعد از اینکه بازرسی بصری درست شد، اندازهگیری پارامترهای استاتیک را با روشن کردن برق انجام دهید. از آنجایی که بار ثانویه ترانسفورماتور باید مقدار مقاومت مشخصی داشته باشد و مقدار مقاومت DC حدود 200Ω است، از چرخ دنده مقاومت مولتی متر برای تشخیص دوشاخه برق استفاده کنید. اگر مقدار مقاومت اندازه گیری شده کمتر از مقدار مقاومت ثانویه باشد، بار ثانویه اتصال کوتاه می شود.
3. ایمنی منبع تغذیه را بررسی کنید
قسمت های کلیدی مانند ثانویه ترانسفورماتور و انتهای خروجی یکسو کننده را بررسی کنید و روی بررسی اینکه آیا اتصال کوتاه واضحی وجود دارد یا خیر تمرکز کنید. در صورت وجود اتصال کوتاه آشکار، باید به طور کامل بررسی و بررسی شود تا عیب برطرف شود. پس از بررسی، می توان آن را روشن کرد. پس از روشن شدن برق باید تمرکز کنید، برای اندازه گیری داده ها و مشاهده نتایج عجله نکنید و با دقت احساس کنید که آیا پدیده های غیرعادی مانند دود، احتراق، بو، صدای غیرعادی، گرمای غیر طبیعی و غیره وجود دارد یا خیر. در هر وضعیت غیرعادی فوراً برق را قطع کنید. پس از رفع عیب تست را مجدداً انرژی دهید و مراقب گسترش خطا یا حتی ایجاد حادثه باشید. وضعیت عادی باید این باشد که چراغ نشانگر پاور روشن باشد.

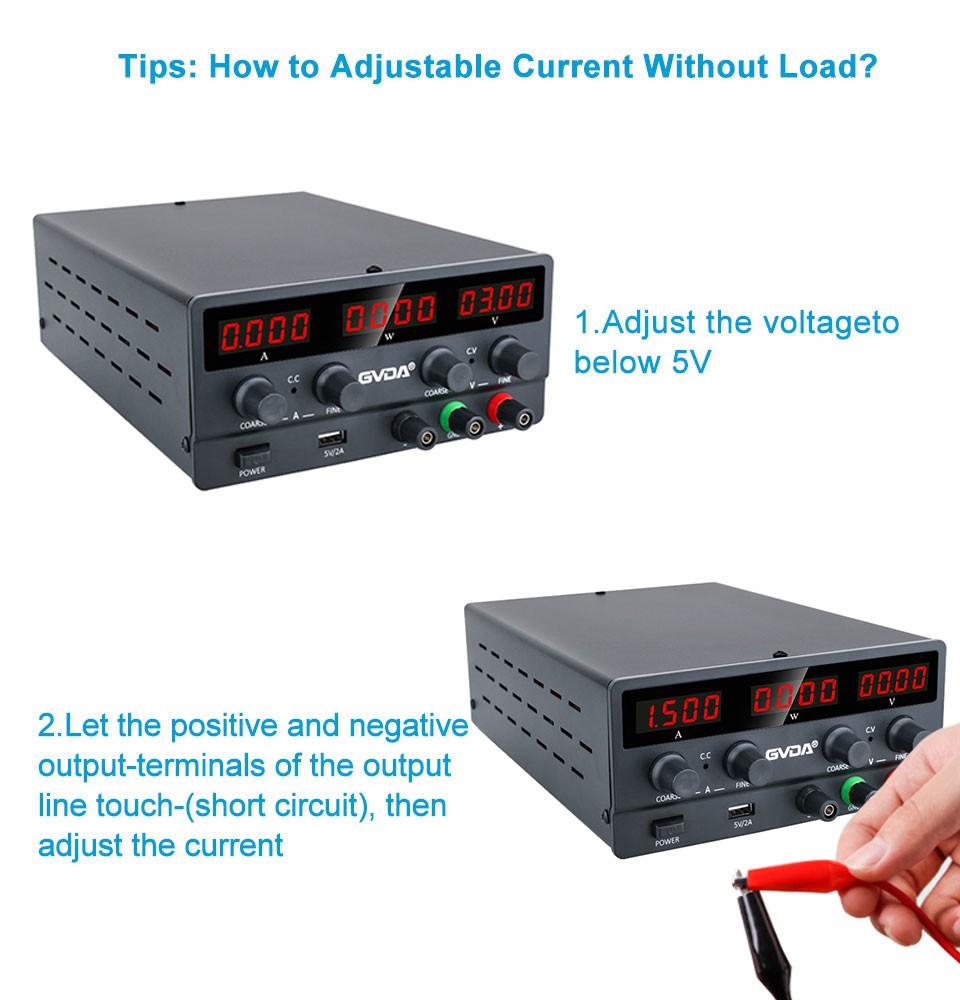

4. ولتاژ خروجی را اندازه گیری کنید
از یک مولتی متر با ولتاژ DC 10 ولت برای اندازه گیری ولتاژ DC در دوشاخه خروجی متقاطع استفاده کنید (به قطبیت لیدهای تست قرمز و مشکی مولتی متر توجه کنید) که باید مطابق با نشانه کلید S1 باشد. موقعیت سوئیچ ضامن S1 را تغییر دهید و ولتاژ خروجی باید بر این اساس تغییر کند (انحراف 100 درصدی از مقدار نامی پانل طبیعی است و مقدار باید کمی بالاتر از مقدار ولتاژ نامی در صورت عدم بار باشد).
کلید S2 را برای اندازه گیری قطبیت ولتاژ خروجی، که باید با موقعیت پانل سازگار باشد، تغییر دهید.
