روش ها و راه حل های رایج استفاده برای گیره متر دیجیتال

روش ها و راه حل های رایج استفاده برای گیره متر دیجیتال

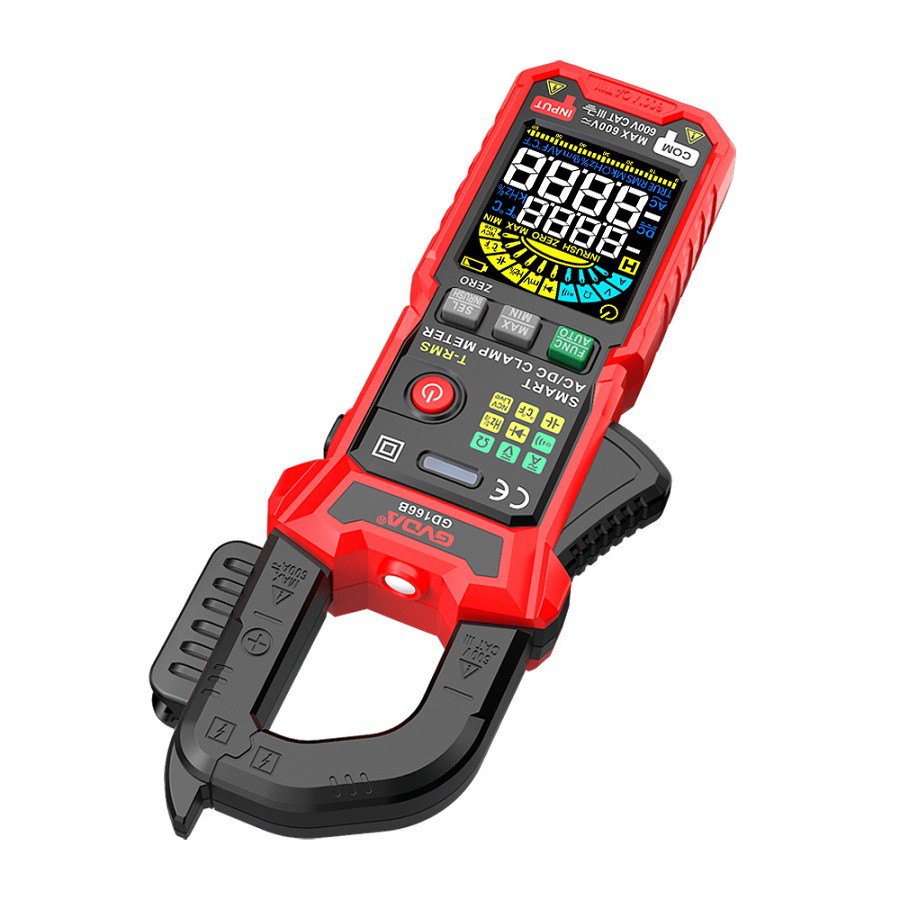

جزء مهم آمپرمتر نوع گیره، سنسور هسته آهنی نوع گیره است که با فشار دادن ماشه، سیم کشته شده را باز کرده و محکم می کند. می تواند بدون نیاز به قطع از دهانه گیره عبور کند. عبور از سیم هسته آهنی به سیم پیچ اولیه ترانسفورماتور جریان تبدیل می شود که در آن جریان در سیم پیچ ثانویه القا می شود. به طوری که آمپرمتر متصل به سیم پیچ ثانویه می تواند جریان مدار اندازه گیری شده را روی LCD نشان دهد. آمپرمتر کلمپ سری ETCR به طور خودکار دنده ها را تعویض می کند و کار با آن آسان است. اصل و عملکرد آمپرمتر کلمپ

استفاده از آمپرمتر کلمپ:
1. سطح مورد نیاز، محدوده و وضوح آمپرمتر کلمپ را بر اساس شرایط مدار آزمایش شده انتخاب کنید. بررسی کنید که آیا هسته آهنی فک ها سالم است، زنگ زدگی دارد یا خیر و آیا باز و بسته شدن فک ها حساس است یا خیر.

2. قبل از استفاده، با دستورالعمل ها آشنا شوید و طبق الزامات عمل کنید

3. در طول بازرسی در محل، یک خط تک فاز را می توان به طور مستقیم آزمایش کرد (اندازه گیری جریان خط). می تواند خطوط اصلی و خنثی را به هم ببندد (جریان نشتی خط). سه خط سیم نیاز به تشخیص واحد دارد. با اندازه گیری
می تواند جریان جذب، جریان نشتی و جریان زمین را تشخیص دهد تا مشخص کند که آیا موتور پدیده اضافه بار دارد یا خیر.

4. ولتاژ مدار آزمایش شده نباید از مقدار نشان داده شده در آمپرمتر گیره تجاوز کند، در غیر این صورت ممکن است باعث تصادفات اتصال زمین یا خطرات برق گرفتگی شود. جریان مدار آزمایش شده نمی تواند از حد آمپرمتر تجاوز کند. اگر مقدار جریان مدار آزمایش شده خیلی زیاد باشد، تعداد زیادی گیره سنج برد باید تعویض شوند.

نکاتی در مورد استفاده از آمپرمتر کلمپ: هنگام تست جریان کم، ابتدا سیم های مدار مورد آزمایش را چند بار بپیچید و سپس آمپرمتر را برای تست بست. داده‌های به‌دست‌آمده، قرائت گیج گیره تقسیم بر تعداد دورهایی است که سیم پیچ می‌شود. به این ترتیب، مقادیر اندازه گیری شده دقیق تر هستند
