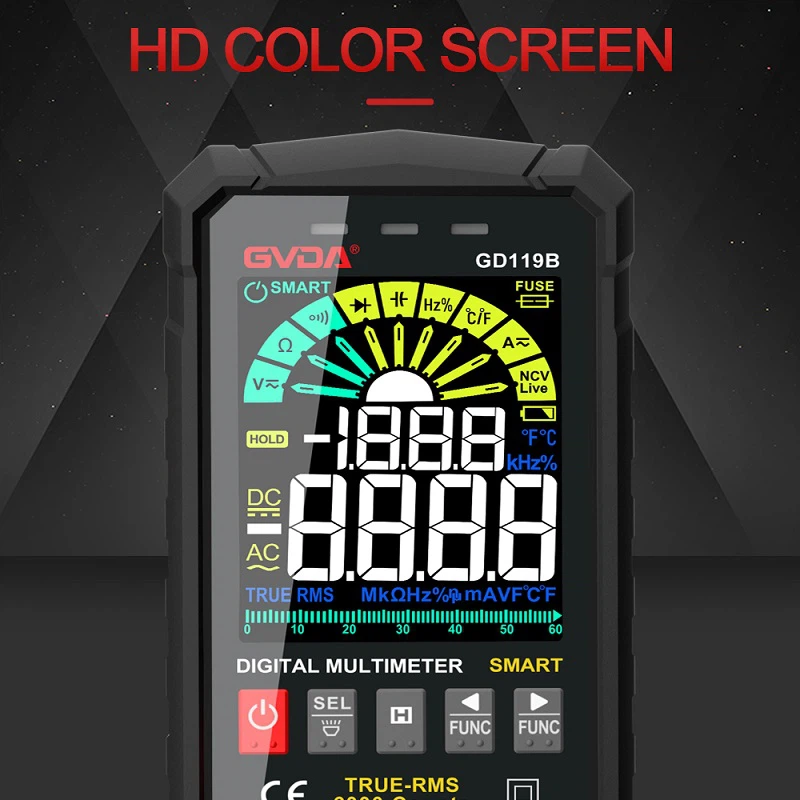

بحث در مورد مولتی متر دیجیتال قابل حمل و مسائل مربوطه

بحث در مورد مولتی متر دیجیتال قابل حمل و مسائل مربوطه

اصل اساسی مولتی متر دیجیتال قابل حمل: سر متر از یک میکرو آمپرمتر مغناطیسی حساس ساخته شده است. به عنوان مثال، هنگام اندازه گیری جریان کوچک، متر معمولاً مقدار اندازه گیری شده را نشان می دهد. به عنوان مثال، هنگام اندازه گیری جریان بزرگ، مولتی متر دیجیتال قابل حمل اندازه گیری را با شنت یا کاهش ولتاژ از طریق اتصال موازی و مقاومت سری سر کنتور انجام می دهد. هنگام اندازه گیری جریان DC، مقاومت شنت را به موازات سر متر وصل کنید تا محدوده جریان را افزایش دهید و با تغییر مقاومت شنت، محدوده اندازه گیری جریان را تغییر دهید (شکل 1). هنگام اندازه گیری ولتاژ DC، مقاومت افت را به صورت سری با سر متر وصل کنید تا دامنه ولتاژ افزایش یابد. مقدار مقاومت مقاومت چند برابر کننده برای تغییر محدوده اندازه گیری ولتاژ استفاده می شود (شکل 2). هنگام اندازه گیری ولتاژ متناوب، باید یک مدار یکسو کننده نیم موج سری موازی به کنتور اضافه شود تا جریان متناوب به DC تبدیل شود (چون کنتور DC متر است) و سپس اصل مشابه اندازه گیری DC است. ولتاژ (شکل 3)؛ هنگام اندازه گیری مقاومت، یک مقاومت شنت را به صورت موازی با یک مقاومت تنظیم کننده صفر به صورت سری روی سر کنتور وصل کنید و یک باتری را به صورت سری وصل کنید و با توجه به جریان از طریق مقاومت اندازه گیری شده در نمودار اندازه گیری کنید. مقدار مقاومت را می توان با تغییر مقدار مقاومت مقاومت شنت
دامنه مقاومت را تغییر دهید.

مولتی متر دیجیتال قابل حمل دارای محدوده ولتاژ اندازه گیری گسترده و یک منبع تغذیه است. این دستگاه از یک باتری 9 ولتی برای کوچک سازی ابزار استفاده می کند و دارای امپدانس ورودی بالایی است. سوئیچ آنالوگ داخلی آن تنظیم خودکار صفر و تبدیل قطبیت را انجام می دهد.

اقدامات احتیاطی برای مولتی متر دیجیتال قابل حمل در حال استفاده

(1) هیچ نمایشگری روی صفحه متر وجود ندارد. ابتدا بررسی کنید که آیا ولتاژ باتری، فیوز ابزار، مقاومت محدود کننده جریان، بلوک تنظیم کننده ولتاژ و غیره در مولتی متر نرمال هستند و سپس مدار را بررسی کنید که آیا اتصال کوتاه، مدار باز یا خوردگی وجود دارد یا خیر. در صورت وجود، باید به موقع جوش داده شود و برد مدار تمیز و خشک نگه داشته شود. ; در غیر این صورت، ولتاژ ترمینال ورودی برق بلوک یکپارچه را اندازه گیری و نمایش دهید. اگر طبیعی باشد به این معنی است که بلوک یکپارچه آسیب دیده است و باید به موقع تعویض شود. اگر عادی نیست، بررسی کنید که آیا در اطراف بلوک یکپارچه اتصال کوتاه وجود دارد یا خیر.

(2) مقدار نمایش داده شده ناپایدار است و کاراکترهای پرش در طول اندازه گیری وجود دارد. در شرایط عادی، ممکن است ناشی از نشت رطوبت یا برق روی برد مدار باشد. برد مدار باید ابتدا تمیز و خشک شود. مطمئن شوید که تماس خوب است یا دوباره لحیم کنید. اگر عیب همچنان ادامه داشت، بررسی کنید که آیا کاهش توانی وجود دارد که باعث کاهش مقاومت می‌شود یا قطعه‌ای پس از آزمایش بسیار داغ است. اگر چنین است، قطعه را به موقع تعویض کنید.

(3) فایل ولتاژ DC به صفر بر نمی گردد. علت رایج این پدیده کثیف بودن مجاورت مقاومت تقسیم کننده ولتاژ است. ابتدا باید اطراف مقاومت را تمیز کنید، سپس پتانسیومتر DC را در متر تنظیم کنید و از یک منبع ولتاژ استاندارد DC برای وارد کردن ولتاژ 1 ولت برای کالیبراسیون استفاده کنید.

(4) مقدار نشانگر هنگام اندازه گیری ولتاژ بالا نادرست است یا مقدار نشانگر در طول اندازه گیری طولانی مدت نادرست یا حتی ناپایدار است. بیشتر عیب ها ناشی از اثر حرارتی ناشی از توان ناکافی یک یا چند جزء است که باعث می شود قطعات در عرض چند ثانیه پس از قطع اندازه گیری داغ شوند و قطعات معیوب باید به موقع تعویض شوند.

(5) فایل فعلی قابل اندازه گیری نیست. این مشکل بیشتر ناشی از عملکرد نامناسب است. ابتدا بررسی کنید که آیا فیوز، مقاومت محدود کننده جریان و مقاومت تقسیم کننده ولتاژ منفجر شده اند یا خیر. اگر آنها منفجر شوند، باید تعویض شوند. تقویت کننده را تعویض کنید.

(6) فایل مقاومت قابل اندازه گیری نیست. ابتدا بررسی کنید که آیا یک پدیده سوختن مقاومت اتصال در مدار دنده مقاومت وجود دارد یا خیر، در صورت وجود، آن را به موقع تعویض کنید. اگر نه، هر جزء اتصال را بررسی کنید و قطعه آسیب دیده را به موقع تعویض کنید. در صورت عدم وجود اختلال در ظاهر برد مدار، بلوک یکپارچه را بررسی کنید، اگر آسیب دیده است، آن را به موقع تعویض کنید.

(7) مقدار نشانه مجاز نیست. در شرایط عادی، عمدتاً ناشی از خرابی مقاومت یا خازن در مدار اندازه گیری است و ابتدا باید مقاومت یا خازن خرابی بررسی و جایگزین شود. اگر عیب برطرف نشد، مقدار مقاومت مقاومت را در مدار بررسی کنید (از جمله مقدار مقاومت در واکنش حرارتی)، اگر مقدار مقاومت تغییر کرد یا مقدار واکنش حرارتی با گذشت زمان تغییر کرد، مقاومت را به موقع تعویض کنید. اگر خطا ادامه داشت، A/D را بررسی کنید اگر مقاومت ها و خازن های مدار ولتاژ مرجع مبدل آسیب دیده اند، به موقع آنها را تعویض کنید.
