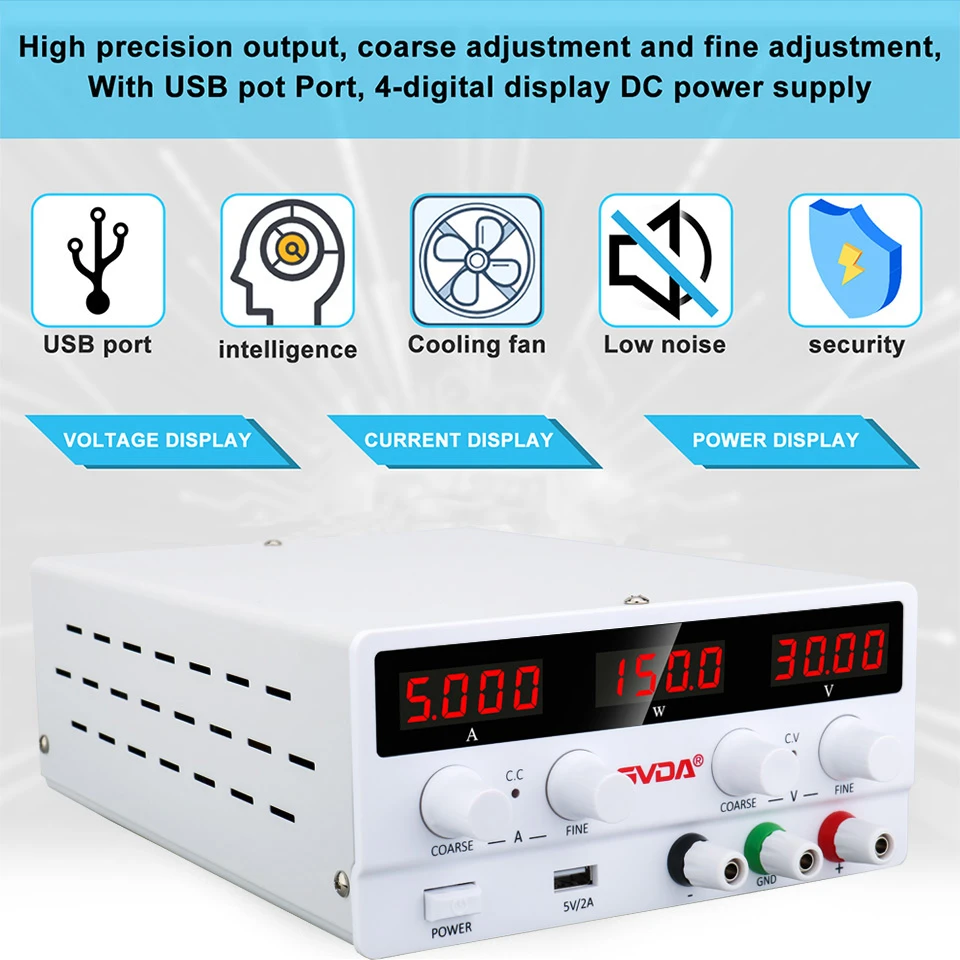

منبع تغذیه سوئیچینگ جریان مستقیم به طور گسترده در زمینه صنعتی استفاده می شود.

منبع تغذیه سوئیچینگ جریان مستقیم به طور گسترده در زمینه صنعتی استفاده می شود.

دو شاخص فنی برای منبع تغذیه DC وجود دارد: یکی شاخص مشخصه شامل ولتاژ ورودی مجاز، ولتاژ خروجی، جریان خروجی و محدوده تنظیم ولتاژ خروجی است. دیگری شاخص کیفیت است که برای اندازه گیری پایداری ولتاژ DC خروجی، از جمله ضریب تثبیت ولتاژ (یا نرخ تنظیم ولتاژ)، مقاومت خروجی (یا نرخ تنظیم جریان) و ولتاژ موج دار (دریفت اطراف و تصادفی) استفاده می شود.

طراحی مدار اصلی منبع تغذیه سوئیچینگ DC
مدار اصلی منبع تغذیه سوئیچینگ DC برای تکمیل تبدیل DC-AC-DC استفاده می شود و مدار اصلی سیستم از مبدل DC-DC با پل کامل استفاده می کند، همانطور که در شکل 2 نشان داده شده است. دستگاه های سوئیچینگ برق مورد استفاده در این سیستم عبارتند از ماژول های IGBT از سری BSM 50GB120DN2 و هر ماژول دارای ساختار نیم پل است، بنابراین دو ماژول در سیستم تمام پل مورد نیاز است. یک دیود آزاد چرخ سریع در هر ماژول تعبیه شده است.

منبع تغذیه سوئیچینگ DC به طور گسترده در بسیاری از زمینه های صنعتی استفاده شده است. در تولیدات صنعتی (مانند جوشکاری، آبکاری یا تنظیم سرعت موتور DC و غیره)، تعداد زیادی منبع تغذیه DC با ولتاژ قابل تنظیم مورد نیاز است و معمولاً به منابع تغذیه DC با تنظیم مناسب ولتاژ خروجی نیاز دارند. در حال حاضر، به دلیل مزایای راندمان بالا و کوچک‌سازی منبع تغذیه سوئیچینگ، منبع تغذیه تنظیم‌شده خطی سنتی و منبع تغذیه تنظیم‌شده تریستور به تدریج با منبع تغذیه تنظیم‌شده سوئیچینگ DC جایگزین می‌شوند. حالت کنترل اصلی منبع تغذیه سوئیچینگ استفاده از مدار مجتمع مدولاسیون عرض پالس برای خروجی پالس PWM و تنظیم کننده آنالوگ PID برای انجام مدولاسیون عرض پالس است. این حالت کنترل دارای خطاهای خاصی است و مدار پیچیده تر است.

اصل عملیات
منبع تغذیه سوئیچینگ DC از یک قسمت ورودی، یک قسمت تبدیل توان، یک قسمت خروجی و یک قسمت کنترل تشکیل شده است. بخش تبدیل توان هسته منبع تغذیه سوئیچینگ است که برش فرکانس بالا را روی DC ناپایدار انجام می دهد و عملکرد تبدیل مورد نیاز برای خروجی را تکمیل می کند. این عمدتاً از ترانسفورماتور سوئیچینگ و ترانسفورماتور فرکانس بالا تشکیل شده است. شکل 1 نمودار شماتیک و بلوک دیاگرام معادل منبع تغذیه سوئیچینگ DC را نشان می دهد که از یکسو کننده تمام موج، لوله کلید V، سیگنال تحریک، دیود چرخ آزاد Vp، سلف ذخیره انرژی و خازن فیلتر C تشکیل شده است. هسته منبع تغذیه سوئیچینگ DC یک ترانسفورماتور DC است.
