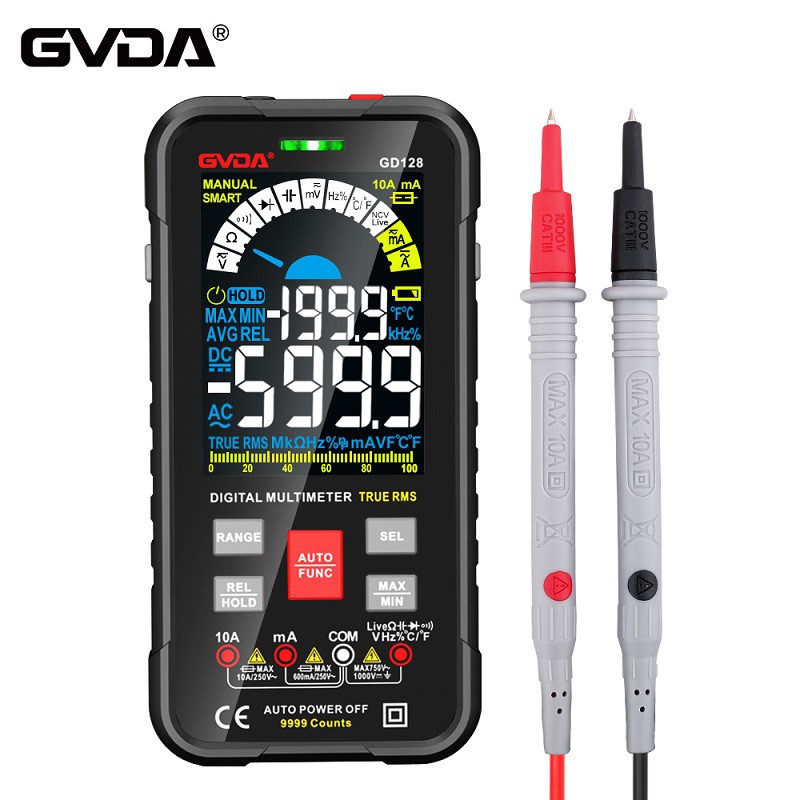

مراحل عملیاتی دقیق برای اندازه گیری مقاومت با یک مولتی متر
اصل تشخیص مقاومت بین یک مولتی متر دیجیتال و یک مولتی متر اشاره گر متفاوت است. Pointer Multimeter دارای یک هدر نوع فعلی است ، در حالی که مولتی متر دیجیتال دارای یک هدر نوع ولتاژ است. علاوه بر این ، هنگامی که یک مولتی متر اشاره گر مقاومت را تشخیص می دهد ، پروب سیاه یک ولتاژ مثبت را خروجی می کند و پروب قرمز یک ولتاژ منفی را خروجی می کند. با این حال ، هنگامی که یک پروب مولتی متر دیجیتال مقاومت را تشخیص می دهد ، قطبیت ولتاژ خروجی بر خلاف آن از یک مولتی متر اشاره گر است. اصل استفاده از مولتی متر برای تشخیص مقاومت در نمودار نشان داده شده است.
هنگام اندازه گیری مقاومت با مولتی متر ، خواه یک مولتی متر اشاره گر باشد یا یک مولتی متر دیجیتال: هر دو معادل اتصال یک مقاومت در سری با باتری و سپس اتصال آن به مقاومت اندازه گیری شده RX در خارج از مولتی متر هستند. در مدار داخلی یک مولتی متر ، یک مولتی متر از نوع اشاره گر از تغییر جریان جریان پس از سری استفاده می کند تا مقدار مقاومت را در سر آمپر نشان دهد. یک مولتی متر دیجیتال افت ولتاژ را از طریق مقاومت داخلی خود به سر متر ارسال می کند ، که داده ها را نشان می دهد. نتیجه ای که می بینیم در واقع عدد حاصل از افت ولتاژ یا جریان در سراسر مقاومت تقسیم کننده ولتاژ داخلی آن است.
به عبارت دیگر ، هنگام اندازه گیری مقاومت با مولتی متر ، از باتری داخلی و مقاومت خود برای تشکیل مدار با مقاومت خارجی استفاده می کند. جریان موجود در این مدار توسط باتری داخل مولتی متر ارائه می شود. به همین دلیل ، هنگام استفاده از مولتی متر برای تشخیص مقاومت ، مقاومت اندازه گیری شده یا مدار نمی تواند با قدرت کار کند ، در غیر این صورت ممکن است خطاهای اندازه گیری رخ دهد و مهمتر از آن ، احتمال آسیب رساندن به مولتی متر یا مدار اندازه گیری شده وجود دارد. زیرا تداخل متقابل غیر منتظره و پیامدهای غیرقابل پیش بینی بین دو مدار وجود خواهد داشت.
با توجه به اندازه مقاومت اندازه گیری شده ، دامنه یک مولتی متر برای اندازه گیری مقاومت به طور کلی به چهار تقسیم می شود.
برخی از مولتی متر ها ممکن است به 5 منطقه تقسیم شوند ، یعنی 200 Ω ، 2000 Ω ، 20K Ω ، 200K Ω و 2m Ω.
هنگامی که مقاومت اندازه گیری شده از حداکثر مقدار دامنه بیشتر است ، "1.1" را نشان می دهد. در این زمان می توانیم دامنه را گسترش داده و آزمون را انجام دهیم. تا زمانی که امکان نمایش خواندن وجود داشته باشد. هنگامی که در محدوده مقاومت 2 {3}}} 0 Ω ، مولتی متر از دقت بالایی برخوردار است و می تواند تغییر مقاومت 0.1 Ω را نشان دهد. برای مبتدیان ، واحد مقاومت به شرح زیر است:
1m ω =1000000=10 ook ω.
به عنوان مثال ، در محدوده مقاومت 20K Ω ، هنگامی که داده های تشخیص 5.6 است ، به این معنی است که مقاومت شناسایی شده جریان 5.6k Ω است که معادل 5600 Ω است.
مراحل خاص عمل به شرح زیر است.
1. مولتی متر را به محدوده مقاومت بکشید و مقدار را بر اساس مقاومت اندازه گیری شده تخمین بزنید ، که می تواند از 200 Ω تا 2m Ω باشد.
2. مدار کوتاه پروب مولتی متر ، و در شرایط عادی ، در حدود 0. 5 Ω در محدوده مقاومت 2 {{4} 0}} نمایش داده می شود. برخی از مولتی متر های پیشرفته می توانند هنگام تشخیص مقاومت به طور خودکار صفر شوند و در هنگام اتصال کوتاه کاوشگر ، 0.0 Ω را نشان می دهد. این یک پدیده طبیعی است که نشانگر مقاومت تماس بین سیم های پروب داخلی و خارجی مولتی متر و سوکت است.
3. تأیید کنید که مقاومت اندازه گیری شده یا مدار فقط در صورت عدم برقراری نیرو قابل تشخیص است. پروب های مثبت و منفی مولتی متر را به مقاومت اندازه گیری وصل کرده و داده ها را بخوانید. برای به دست آوردن مقدار مقاومت واقعی مقاومت اندازه گیری شده ، داده ها را از مرحله 2 کم کنید.
