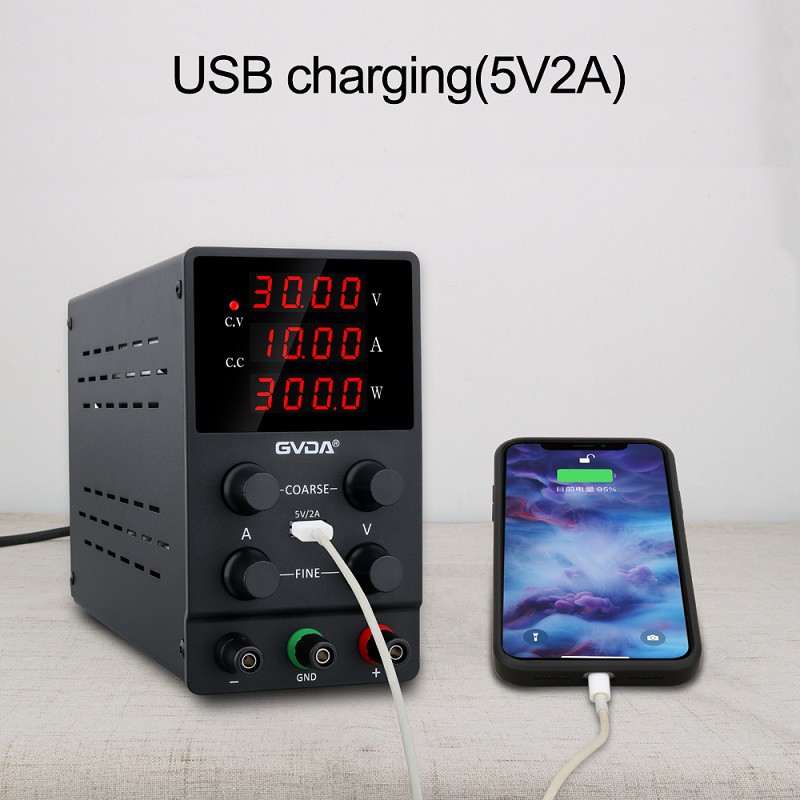

طبقه بندی منبع تغذیه سوئیچینگ DC
منبع تغذیه سوئیچینگ DC برای استفاده از مدار برای کنترل لوله سوئیچینگ برای انجام رسانش و قطع با سرعت بالا است. جریان متناوب برای تبدیل و تبدیل به جریان مستقیم فرکانس بالا در اختیار ترانسفورماتور قرار می گیرد و در نتیجه یک یا چند مجموعه ولتاژ مورد نیاز تولید می شود! دلیل تبدیل به جریان متناوب فرکانس بالا این است که بازده جریان متناوب فرکانس بالا در مدار تبدیل ترانسفورماتور بسیار بیشتر از 50 هرتز است. بنابراین ترانسفورماتور سوئیچینگ را می توان بسیار کوچک ساخت و هنگام کار خیلی داغ نیست! ! هزینه بسیار پایین است. اگر 50 هرتز را به فرکانس بالا تغییر ندهید، منبع تغذیه سوئیچینگ بی معنی است
اصل کار
1. ورودی برق AC اصلاح شده و به DC فیلتر می شود.
2. لوله سوئیچینگ را از طریق سیگنال pWM فرکانس بالا (مدولاسیون عرض پالس) کنترل کنید و DC را به اصلی ترانسفورماتور سوئیچینگ اضافه کنید.
3. سمت ثانویه ترانسفورماتور سوئیچینگ یک ولتاژ فرکانس بالا را القا می کند که برای تامین بار اصلاح و فیلتر می شود.
4. قسمت خروجی از طریق مدار خاصی به مدار کنترل باز می گردد تا چرخه وظیفه pWM را کنترل کند تا به هدف خروجی پایدار برسد.
هنگامی که برق AC ورودی است، معمولاً از چیزی مانند یک دایره جریان عبور می کند تا تداخل شبکه برق را فیلتر کند و در عین حال تداخل منبع تغذیه به شبکه برق را فیلتر کند.
هنگامی که قدرت یکسان است، فرکانس سوئیچینگ بالاتر، اندازه ترانسفورماتور سوئیچینگ کوچکتر است، اما الزامات برای لوله سوئیچینگ بالاتر است.
ثانویه ترانسفورماتور سوئیچینگ می تواند دارای سیم پیچ های متعدد یا سیم پیچی با چندین ضربه برای به دست آوردن خروجی مورد نیاز باشد.
به طور کلی، برخی از مدارهای حفاظتی مانند بدون بار، اتصال کوتاه و سایر حفاظت ها باید اضافه شوند، در غیر این صورت ممکن است منبع تغذیه سوئیچینگ سوخته شود.
به طور عمده در صنعت و برخی از لوازم خانگی مانند تلویزیون، کامپیوتر و غیره استفاده می شود.
منبع تغذیه DC سوئیچینگ فرکانس بالا
منبع تغذیه DC سوئیچینگ فرکانس بالا [1] از IGBT وارداتی با کیفیت بالا به عنوان دستگاه برق اصلی استفاده می کند و از مواد آلیاژ مغناطیسی نرم فوق میکرو کریستالی (همچنین به عنوان نانو کریستالی شناخته می شود) به عنوان هسته اصلی ترانسفورماتور استفاده می کند. سیستم کنترل اصلی از فناوری کنترل چند حلقه استفاده می کند. اقدامات ضد اسیدی شدن اسپری نمک انجام شده است. محصول منبع تغذیه دارای ساختار معقول و قابلیت اطمینان قوی است. منبع تغذیه به دلیل اندازه کوچک، وزن سبک، راندمان بالا و قابلیت اطمینان بالا به محصول به روز شده منبع تغذیه تریستور تبدیل شده است. این مناسب برای مکان های مختلف عملیات سطحی دقیق مانند آزمایش، اکسیداسیون، الکترولیز، گالوانیزه، آبکاری نیکل، آبکاری قلع، آبکاری کروم، فوتوالکتریک، ذوب، تشکیل شیمیایی، خوردگی و غیره است. در آنودایز، پوشش خلاء، الکترولیز، الکتروفورز، آب درمان، پیری محصول الکترونیکی، گرمایش الکتریکی، الکتروشیمی، و غیره، همچنین مورد تحسین کاربران قرار گرفته است. به خصوص در صنایع pCB، آبکاری الکتریکی و الکترولیز، به منبع تغذیه ارجح برای بسیاری از مشتریان تبدیل شده است.
