تغییرات در خروجی منبع تغذیه DC

تغییرات در خروجی منبع تغذیه DC

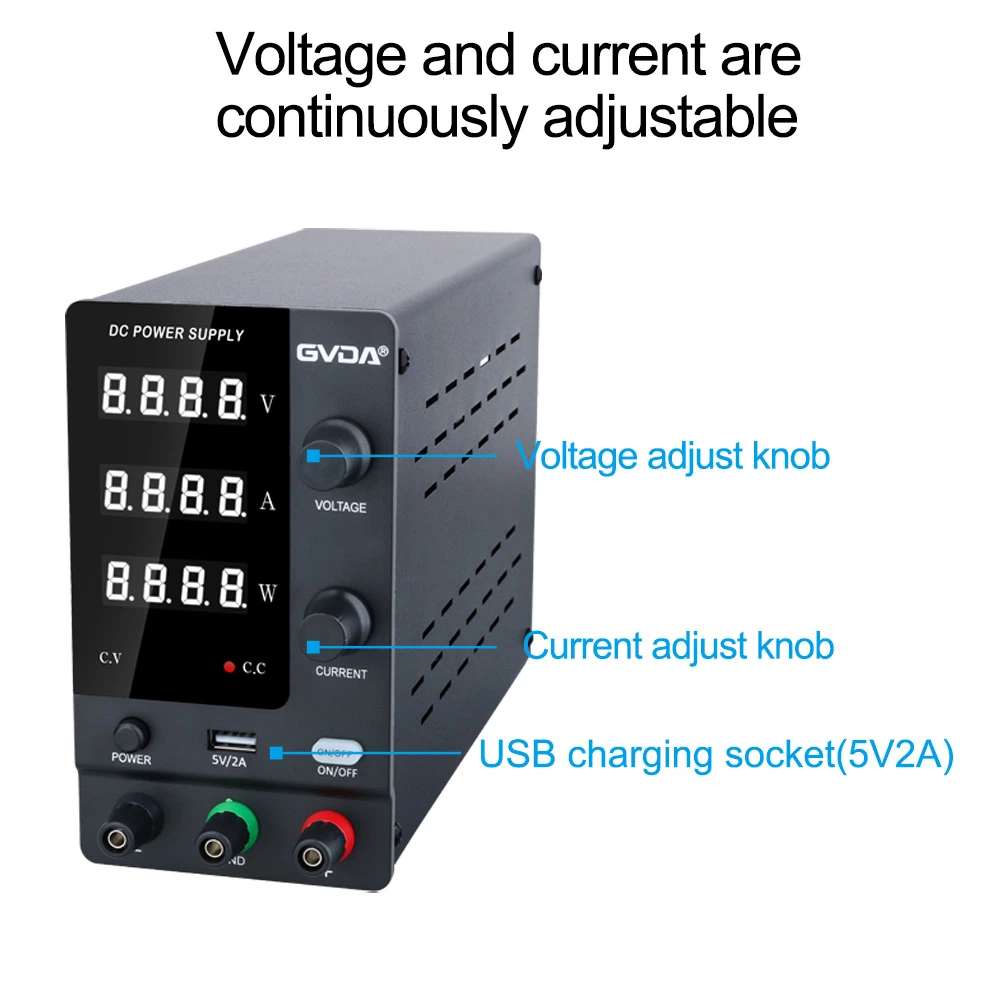

منبع تغذیه DC یک تجهیزات الکترونیکی رایج است که خروجی ولتاژ پایدار را هنگام نوسانات ولتاژ شبکه یا تغییر بار تضمین می کند. منبع تنظیم کننده ولتاژ با ریپل کم و با دقت بالا کاربردهای عملی مهمی در زمینه ابزار دقیق، کنترل صنعتی و اندازه گیری دارد. طراحی این طرح با خروجی ترانسفورماتور دو گروه سیم پیچ 17.5 ولت متناوب، طراحی سه منبع تغذیه تنظیم شده، دو تای آن 3 ولت-15 ولت قابل تنظیم، گروه دیگر خروجی ثابت +5 ولت ; جریان عملیاتی نامی 1.2A، و دارای تابع تنظیم ولتاژ "+"، "-" است، حداقل گام 0.12V، ضریب ریپل بیشتر از 4٪ نیست. و دارای یک پتانسیومتر دیجیتال X9318 برای تنظیم تغییر ولتاژ مرجع واحد برای تشکیل یک موج بسیار قابل اعتماد، کوچک و کنترل ولتاژ با دقت بالا مدار منبع تغذیه تنظیم کننده ولتاژ DC مدار سخت افزاری و کنترل میکروکنترلر.

ترکیب بندی:
1، ترانسفورماتور قدرت 220 ولت، ولتاژ AC 50 هرتز به ولتاژ AC ولتاژ پایین و ولتاژ DC خروجی تقریباً معادل است.

2، مدار یکسو کننده با استفاده از رسانایی یکسویه دیود جریان متناوب ولتاژ پایین به یک ولتاژ ضربانی یک طرفه، می تواند نقاط یکسو کننده نیمه موج، تمام موج باشد.

3، مدار فیلتر با استفاده از ویژگی های امپدانس اندوکتانس و خازن، جریان ضربانی یک طرفه اصلاح شده در جزء AC فیلتر شده، جریان ضربانی یک طرفه به جریان DC صاف می رسد.

4، مدار تنظیم کننده ولتاژ هنگامی که نوسانات ولتاژ شبکه یا تغییرات بار منجر به بارهای روی توان DC به دست آمده در ناپایدار می شود، بر عملکرد تجهیزات الکترونیکی تأثیر می گذارد، با یک لوله تنظیم کننده ولتاژ، یعنی استفاده از تعدادی بازخورد منفی روش تنظیم مدار، به طوری که به طور خودکار عوامل ناپایدار را تنظیم می کند تا یک ولتاژ پایدار به دست آید.

نیازهای اساسی
① با خروجی ترانسفورماتور دو سیم پیچ 17.5 ولت متناوب، طراحی سه منبع تغذیه تنظیم شده، دو تای آنها 3 ولت-15 ولت قابل تنظیم، خروجی دیگر ثابت +5 ولت.

② حداکثر جریان خروجی هر گروه: 750 میلی آمپر.

③ راندمان هر گروه بیشتر از 75٪ است، در شرایط خروجی 500 میلی آمپر اندازه گیری می شود، باید در ترمینال اندازه گیری جریان ورودی DC / DC رزرو شود.

به منظور تحقق کنترل برنامه، رابط کنترل MCU باید رزرو شود.
خروجی منبع تغذیه DC همیشه ثابت نیست، مثلاً وقتی منبع تغذیه DC در حالت ولتاژ ثابت کار می کند، ولتاژ خروجی آن به دلیل تغییر ولتاژ ورودی یا به دلیل تغییر بار و ولتاژ خروجی خواهد بود. ناشی از تغییر جزئی ولتاژ خروجی باشد، زمانی که منبع تغذیه DC در حالت کار جریان ثابت است، جریان خروجی آن نیز به دلیل تغییر ولتاژ ورودی یا به دلیل تغییر بار و ولتاژ خروجی خواهد بود. با تغییر اندکی ولتاژ خروجی ایجاد می شود.
