معرفی مختصر عملکرد و ویژگی های محدوده یاب فاز
تحت مدولاسیون داده شده و شرایط جوی استاندارد، فرکانس c/(4πf) ثابت است، در این زمان، اندازهگیری فاصله به اندازهگیری تعداد نیم طول موج موجود در خط بررسی و اندازهگیری قسمت کسری کمتر میشود. از نیم طول موج، یعنی اندازه گیری N یا φ. با توجه به توسعه فناوری ماشینکاری دقیق مدرن و فناوری اندازه گیری فاز رادیویی، اندازه گیری φ به دقت بالایی رسیده است.
برای اندازه گیری زاویه فاز φ کمتر از π می توان از روش های مختلفی برای اندازه گیری آن استفاده کرد. معمولاً اندازهگیری فاز تاخیری و اندازهگیری فاز دیجیتال بیشترین کاربرد را دارند. در حال حاضر، مسافت یاب های لیزری کوتاه برد، همه از اصل اندازه گیری فاز دیجیتال برای به دست آوردن φ استفاده می کنند.

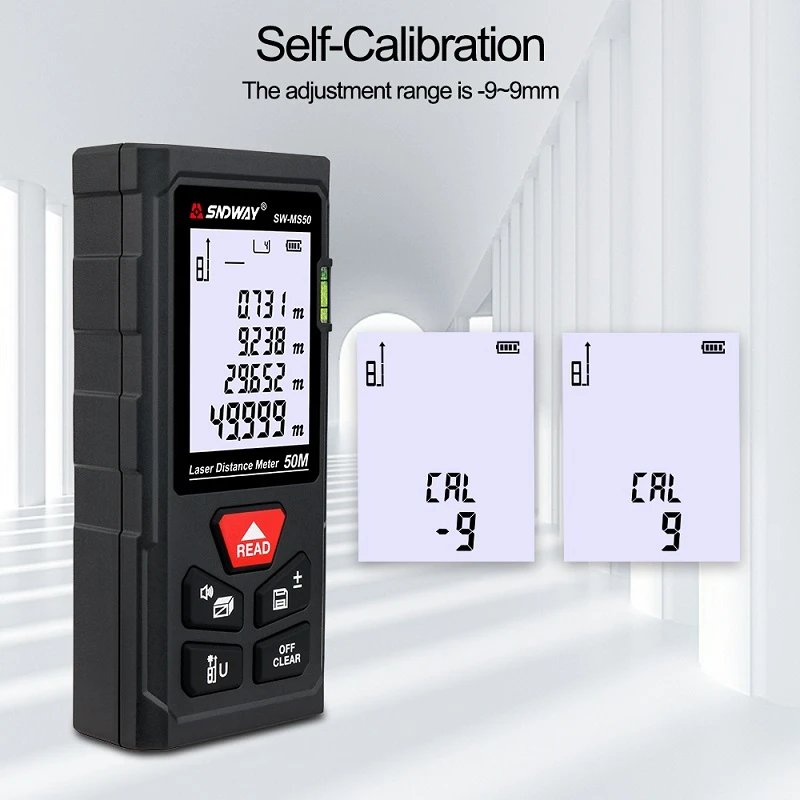

همانطور که در بالا ذکر شد، به طور کلی محدوده لیزر فاز از انتشار پیوسته پرتوهای لیزر با سیگنال های مدوله شده استفاده می کند و برای دستیابی به دقت برد بالا، پیکربندی اهداف مشارکتی ضروری است. در حال حاضر، مسافت یاب لیزری دستی نوع جدیدی از مسافت یاب لیزری پالسی است که نه تنها از نظر اندازه کوچک و وزن سبک است، بلکه از فناوری زیربخش گسترش پالس اندازهگیری فاز دیجیتال استفاده میکند که میتواند دقت در سطح میلیمتری را بدون نیاز به دست آورد. اهداف تعاونی و فاصله برد بیش از 100 متر است و می تواند مستقیماً فاصله را به سرعت و با دقت نشان دهد.
طبقه بندی برد یاب امواج الکترومغناطیسی
1. با توجه به اصل محدوده، می توان آن را به فاصله یاب پالس و فاصله یاب فاز تقسیم کرد. اولی یک پالس نوری است که توسط یک مولد پالس ساطع میشود و فاصله را میتوان با استفاده از تعداد پالسها در بازه زمانی پالس که به جلو و عقب در خط بررسی حرکت میکند، مانند آشکارساز ماه لیزری و ماهواره لیزری بدست آورد. مسافت یاب دومی یک موج مدوله شده سینوسی پیوسته است که توسط یک برد یاب ساطع می شود، و تغییر فاز ایجاد شده توسط موج مدوله شده که به جلو و عقب در خط بررسی منتشر می شود برای یافتن فاصله اندازه گیری می شود، مانند برد یاب لیزری و برد یاب مادون قرمز. ابزاری که از روش فاز برای محدودهگیری استفاده میکند، برد کوتاه و دقت بالایی دارد و اغلب در نقشهبرداری زمینشناسی استفاده میشود.
2. با توجه به حامل، موج الکترومغناطیسی در قسمت مایکروویو یا موج نور به عنوان حامل را به ترتیب فاصله یاب مایکروویو یا فاصله یاب فوتوالکتریک می نامند. مسافت یاب های فوتوالکتریک که از نور لیزر یا مادون قرمز به عنوان حامل استفاده می کنند به ترتیب فاصله یاب لیزری یا فاصله یاب مادون قرمز نامیده می شوند. محدوده یاب مادون قرمز از فلورسانس ایجاد شده توسط دیود ساطع نور گالیم آرسنید به عنوان منبع حامل استفاده می کند و شدت مادون قرمز ساطع شده می تواند با شدت سیگنال الکتریکی تزریق شده تغییر کند. بنابراین، دارای عملکرد دوگانه منبع حامل و مدولاتور است. دیودهای ساطع کننده نور گالیوم آرسنید دارای اندازه کوچک، روشنایی بالا، مصرف انرژی کم، عمر طولانی و انتشار نور مداوم هستند، بنابراین فاصله یاب های مادون قرمز به طور گسترده مورد استفاده قرار می گیرند. برد یاب امواج الکترومغناطیسی دارای مزایای دقت بالا، عملکرد سریع و تأثیر کمی بر اقلیم و زمین است.
