تجزیه و تحلیل خطای اندازه گیری ولتاژهای مختلف با محدوده یکسان مولتی متر

تجزیه و تحلیل خطای اندازه گیری ولتاژهای مختلف با محدوده یکسان مولتی متر

یک مولتی متر از سه قسمت اصلی تشکیل شده است: سر کنتور، مدار اندازه گیری و کلید تغییر.

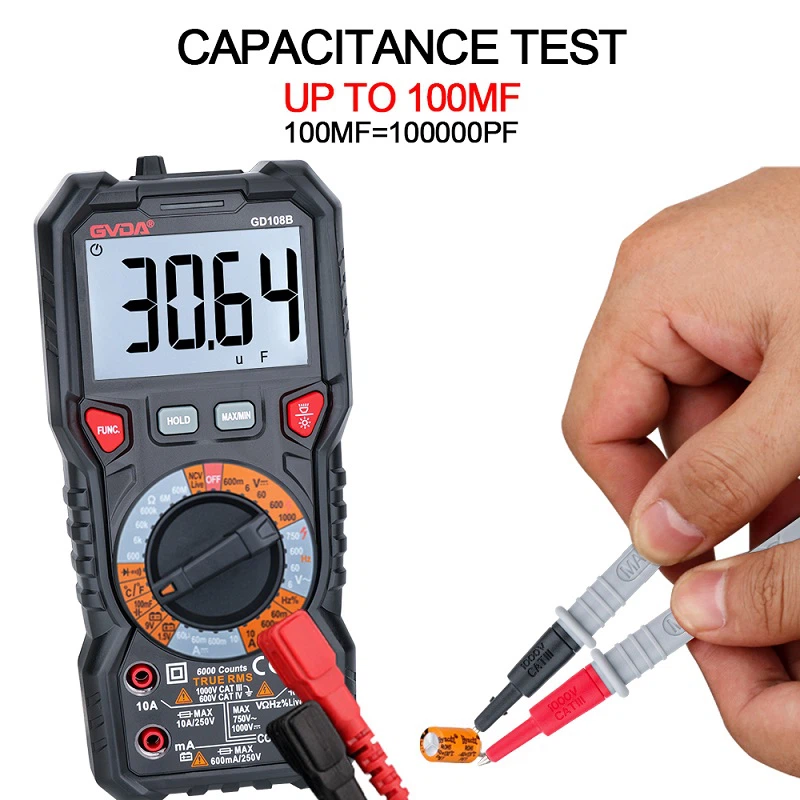

مولتی متر اساسی ترین ابزار در زمینه تست الکترونیکی و ابزار تست پرکاربرد است. مولتی متر همچنین به عنوان چند متر، سه متر (A، V، Ω یعنی جریان، ولتاژ، مقاومت، سه)، مولتی متر، مولتی متر، مولتی متر به مولتی متر اشاره گر و مولتی متر دیجیتال تقسیم می شود، همچنین یک اسیلوسکوپ با عملکرد اسیلوسکوپ مولتی متر اسیلوسکوپ یک ابزار اندازه گیری چند منظوره و چند بردی است. مولتی متر عمومی می تواند جریان DC، ولتاژ DC، ولتاژ AC، مقاومت و سطح صدا و غیره را اندازه گیری کند. برخی نیز می توانند جریان AC، خازن، اندوکتانس، دما و نیمه هادی (دیود، ترانزیستور) برخی از پارامترها را اندازه گیری کنند. مولتی متر دیجیتال به جریان اصلی تبدیل شده است، جایگزین متر آنالوگ شده است. در مقایسه با کنتورهای آنالوگ، کنتورهای دیجیتال دارای حساسیت بالا، دقت بالا، صفحه نمایش واضح، ظرفیت اضافه بار قوی، حمل آسان و استفاده راحت تر و ساده تر هستند.

با یک مولتی متر از همان محدوده برای اندازه گیری دو ولتاژ مختلف تولید شده توسط خطا

به عنوان مثال: مولتی متر نوع MF-30، دقت آن 2.5 سطح است، با بلوک 100 ولت برای اندازه گیری ولتاژ استاندارد 20 ولت و 80 ولت، بپرسید کدام خطای بلوک کوچک است؟

حداکثر خطای نسبی: △ A%=حداکثر خطای مطلق △ X / تنظیم ولتاژ استاندارد اندازه‌گیری شده × 100%, بلوک 100 ولت حداکثر خطای مطلق △ X (100)=± 2.5% × 100 ولت {{ 8}} ± 2.5 ولت.

برای 20 ولت، مقدار نمایش آن بین 17.5 ولت -22.5 ولت است. حداکثر خطای نسبی: A (20)%=(±2.5V/20V) × 100%=±12.5%.

برای 80 ولت، مقدار نمایش آن بین 77.5 ولت -82.5 ولت است. حداکثر خطای نسبی: A(80)%=±(2.5V/80V)×100%=±3.1%.

مقایسه ولتاژ 20 ولت و 80 ولت حداکثر خطای نسبی را می توان مشاهده کرد: خطای اولی نسبت به دومی بسیار بزرگتر است. بنابراین، هنگام اندازه گیری دو ولتاژ مختلف با محدوده یکسان یک مولتی متر، هرکس به مقدار توقف کامل نزدیکتر باشد، دقت بالاتری خواهد داشت. بنابراین، هنگام اندازه گیری ولتاژ، ولتاژ اندازه گیری شده باید طوری باشد که بیش از 2/3 محدوده مولتی متر را نشان دهد. فقط از این طریق می توان خطای اندازه گیری را کاهش داد.

اصل اساسی مولتی متر استفاده از آمپرمتر DC (میکرو آمپرمتر) حساس مغناطیسی-الکتریکی برای ساخت سر کنتور است.

هنگامی که جریان کمی از سر کنتور عبور می کند، یک نشانه جریان وجود خواهد داشت. با این حال، هد نمی تواند جریان های زیادی را عبور دهد، بنابراین برخی از مقاومت ها باید به صورت موازی و سری روی هد متصل شوند تا ولتاژ را کاهش دهند تا جریان، ولتاژ و مقاومت در مدار اندازه گیری شود.
